磁选机的结构
产品分类： 磁选设备
磁选机的基本结构，湿式永磁筒式磁选机主要由圆筒、辊筒、刷辊、磁系、槽体、传动部分6部分组成。圆筒由2-3mm不锈钢板卷焊成筒，端盖为
订购热线：13869611251

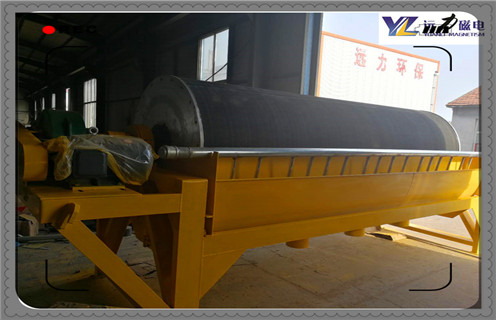

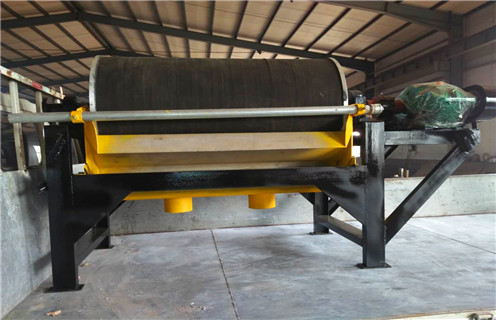

磁选机的基本结构，湿式永磁筒式磁选机主要由圆筒、辊筒、刷辊、磁系、槽体、传动部分6部分组成。圆筒由2-3mm不锈钢板卷焊成筒，端盖为铸铝件或工件，用不锈钢螺钉和筒相连。电机通过减速机或直接用无极调速电机，带动圆筒、磁辊和刷辊作回转运动。磁系为开放式磁系，装在圆筒内和裸露的全磁。磁块用不锈钢螺栓装在磁轭的底板上，磁轭的轴伸出筒外，轴端固定有拐臂。扳动拐臂可以调整磁系偏角，调整合适后可以用拉杆固定。槽体的工作区域用不锈钢板制造，机架和槽体的其他部分用普通钢材焊接。
一、磁选机的结构及工作原理
1、矿浆经给矿箱流入槽体后，在给矿喷水管的水流作用下，矿粒呈松散状态进入槽体的给矿区。在磁场的作用，磁性矿粒发生磁聚而形成“磁团”或“磁链”，“磁团”或“磁链”在矿浆中受磁力作用，向磁极运动，而被吸附在圆筒上。
2、由于磁极的极性沿圆筒旋转方向是交替排列的，并且在工作时固定不动，“磁团”或“磁链”在随圆筒旋转时，由于磁极交替而产生磁搅拌现象，被夹杂在“磁团”或“磁链”中的脉石等非磁性矿物在翻动中脱落下来，最终被吸在圆筒表面的“磁团”或“磁莲”即是精矿。
3、精矿随圆筒转到磁系边缘磁力最弱处，在卸矿水管喷出的冲洗水流作用下被卸到精矿槽中，如果是全磁磁辊，卸矿是用刷辊进行的。非磁性或弱磁性矿物被留在矿浆中随矿浆排出槽外，即是尾矿。
